プリント基板製造用ファイルの作成
- ・客先指定のフォーマット確認
- ・各プロッター図、各ガーバーファイル、ドリルデータの作成

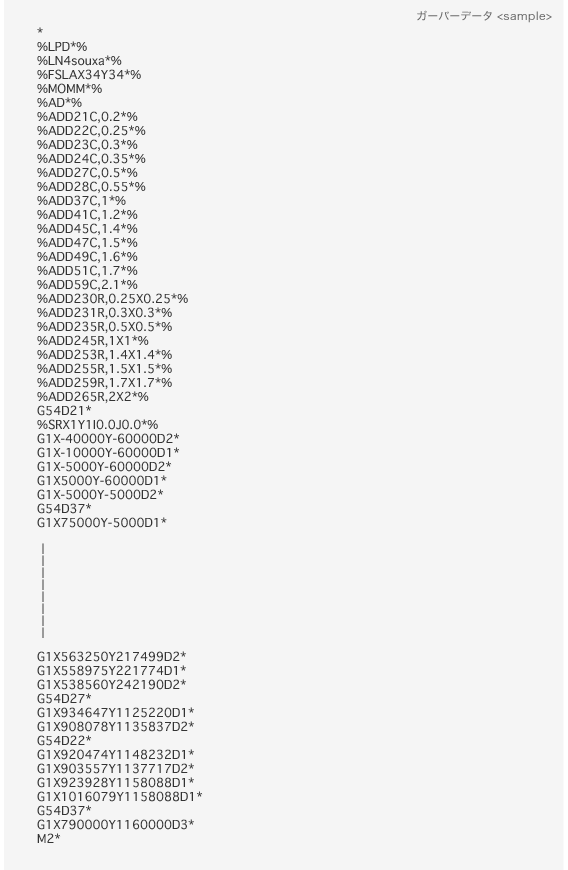

ガーバーデータ
ガーバーデータは、基板製作用のフィルムを作成するためのデータです。
主に拡張ガーバーフォーマットを使用しています。
Gコード
- G90：絶対値の指定
- G91：相対値の指定
- G01：直線補間--これ以降、指令されるX ,Yは終点の
座標値です。 - G02：時計回りの円弧補間
- G03：反時計回りの円弧補間
- ------I（X方向相対）、J（Y方向相対）は始点からの
円弧の中心を示し、------’+、-’の符号付は全円
指定、符号無しは1/4円指定と呼びます。 - G54,55：ワーク座標系選択ー＞通常無視
- G71：X軸ミラーイメージ オン
- G72：Y軸ミラーイメージ オン
Ｄコード
- D01：シャッタ開
- D02：シャッタ閉
- D03：フラッシュ
Ｍコード
- M00：オプショナルストップコード
- M02：ストップコード
- M30：巻き戻しコード

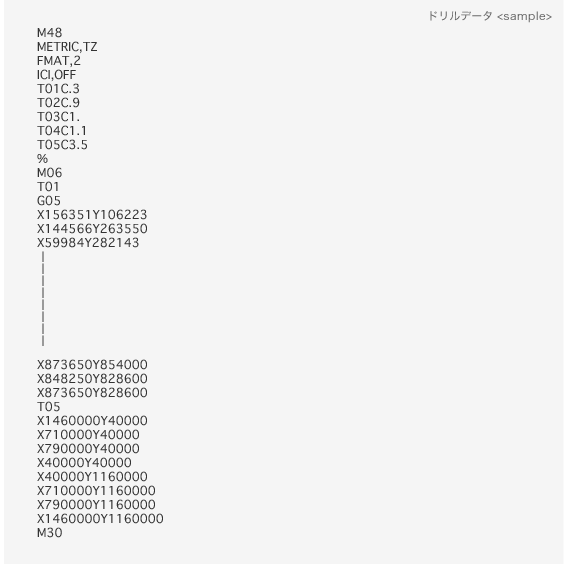

ドリルデータ
Cドリルで穴をあける時に使用する座標データです。
エキセロン、ガーバーデータ形式、等各種フォーマット変換可能です。
